2024.09.12_Introspect eDP應用場景實例分享
|
|
我們今天將針對Introspect eDP協定分析儀如何在不同的除錯與應用場景中，快速的協助工程師進行產品的開發跟驗證。包含:
- Sink Device test
- Source Device test
- System level test
Testing a Sink Device

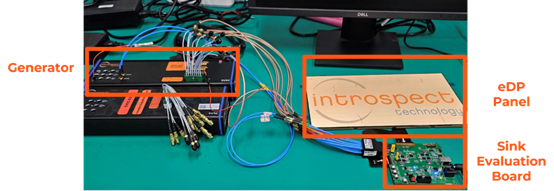

下圖為如何使用Introspect SV5C eDP Generator當成訊號源直接與eDP接口以及螢幕進行連接。
|
|
|
|

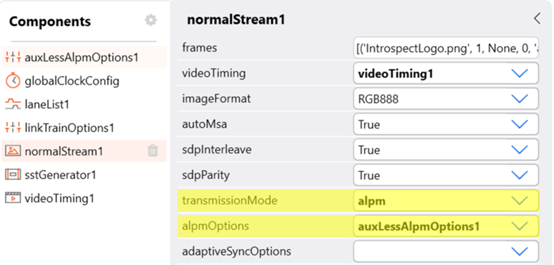

基於這樣的配置，可以搭配Introspect所提供的GUI進行Link Training以及ALPM等各種eDP參數設定。工程師也可以將測試圖檔直接透過Generator發送到Sink進行Protocol Layer的功能性測試。
|
|
|
Testing a Source Device

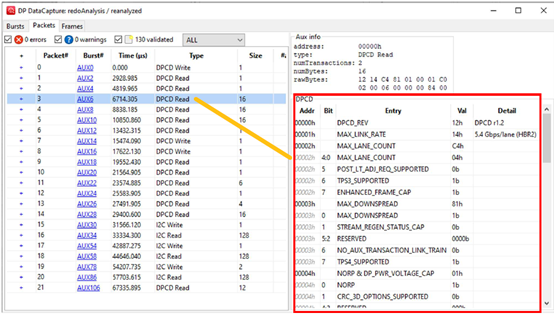

在這個測試場景中，客戶的Source Device可以直接與Introspect eDP 分析儀進行連接，將分析儀直接當成Sink Device來接收Source Device的訊號，透過eDP分析儀靈活的設定下，客戶可以送出任意的速率以及Lane數與Introspect eDP Analyzer進行溝通。在溝通的過程中，分析儀會完整地保留main link and the AUX channel的通訊紀錄，並依照時間排序以及將收到的封包資料進行解譯，並將Source Device所送出的圖像進行還原，讓工程師可以完整地確認Source所送出的數位資料是否正確。
|
|
|
Testing a Live System Containing Both Source & Sink Device

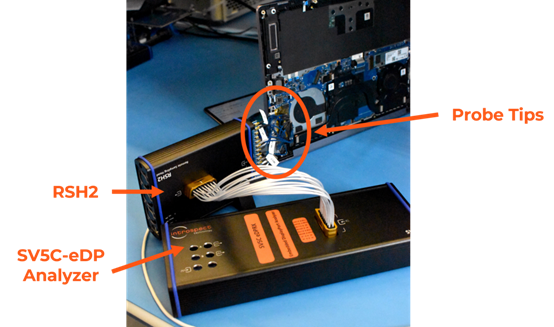

在實際的除錯場景中如何進行訊號捕獲分析以及除錯往往是工程師最大的挑戰，Introspect eDP Analyzer可以搭配Introspect獨家設計的Remote Sampling Heads，Remote Sampling Heads具有高阻抗、低負載和極高頻寬的特性，可以匹配任何eDP的實際應用場景。
|
|
|

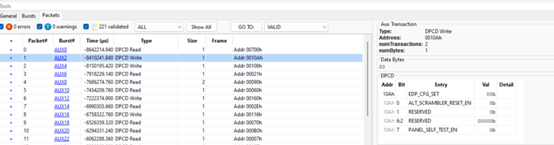

下圖為透過RSH2所捕獲的訊號，可以看到訊號來源非常乾淨不影響設備之間的溝通，且可以快速且有效地抓取ALPM的內容並在軟體內將封包內容解析出來，加快工程師的效率。
|
|
|
Introspect所提供的eDP測試解決方案可以快速地應用在工程師的各種應用場景且有效地完成功能測試以及錯誤分析。
如果需要獲得更多關於eDP的測試，歡迎隨時與我們聯繫！
|
|
|
|
|
|
|
|
