2024.09.20_符合攜帶性與功能性的SSD Sideband訊號除錯方案
|
符合攜帶性與功能性的SSD Sideband訊號除錯方案
|
|
|
|
|
在進行SSD除錯分析時，我們常常會看到主機以及SSD中間產生的各種問題，其中Sideband訊號以及電流在除錯的過程中也具有一定的挑戰，透過SerialTek PCIe分析儀或是SANBlaze這樣的高階SSD測試工具進行詳細的測試驗證外，在簡易的測試場景或是到客戶端支援時，輕巧且快速使用的工具對於客戶端就是非常便利的工具，而Quarch PAM(電源分析模組)就可以快速的協助工程師進行電源相關的驗證與測試。
|
|
|
|
- Quarch所推出的PAM(電流分析模組)體積小，攜帶方便
- 校準電壓/電流/功耗量測
- 支援最低每4uS量測一次的電流量測頻率，並畫出電流量測出的量測圖
-支援每1uS的捕獲精度，並可以精確的呈現Assert/De-Asser時間
- 可以進行簡易的上斷電測試

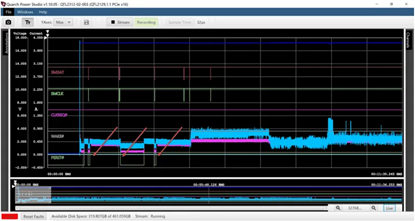

- 以下為使用PAM(電流分析模組)在精度16uS所捕獲的SSD開機示意圖
|
|
|
|
|
從示意圖中我們可以看到使用PAM(電流分析模組)所捕獲的:
- 12V以及3.3V電源
- SMBUS
- Dualport# signal
- PERST Assert/De-Assert時間

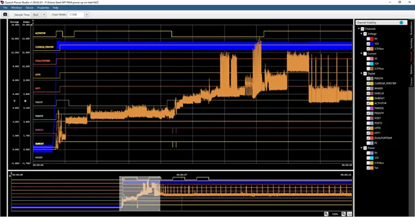

以上為一個正常的SSD開機示意圖，下面展示不尋常的SSD開機示意圖
|
|
|
|
|
從圖中我們可以看到PAM(電流分析模組)捕獲到了多個異常的PERST Assert/De-Assert，這可能就是造成開機異常的原因。從上面的案例可以看出，PAM(電源分析模組)所具有的經濟性，體積小，捕獲精度高，Sideband訊號捕獲等，不論是在FAE到客戶端進行除錯，或是驗證團隊在進行驗證測試，亦或是FW RD再進行FW開發時都非常適合使用PAM(電源分析模組)進行驗證測試。
想了解更多有關Quarch的產品相關訊息歡迎與我們進行聯繫。
|
|
|
|
|
|
|
|
|
|
|
|
